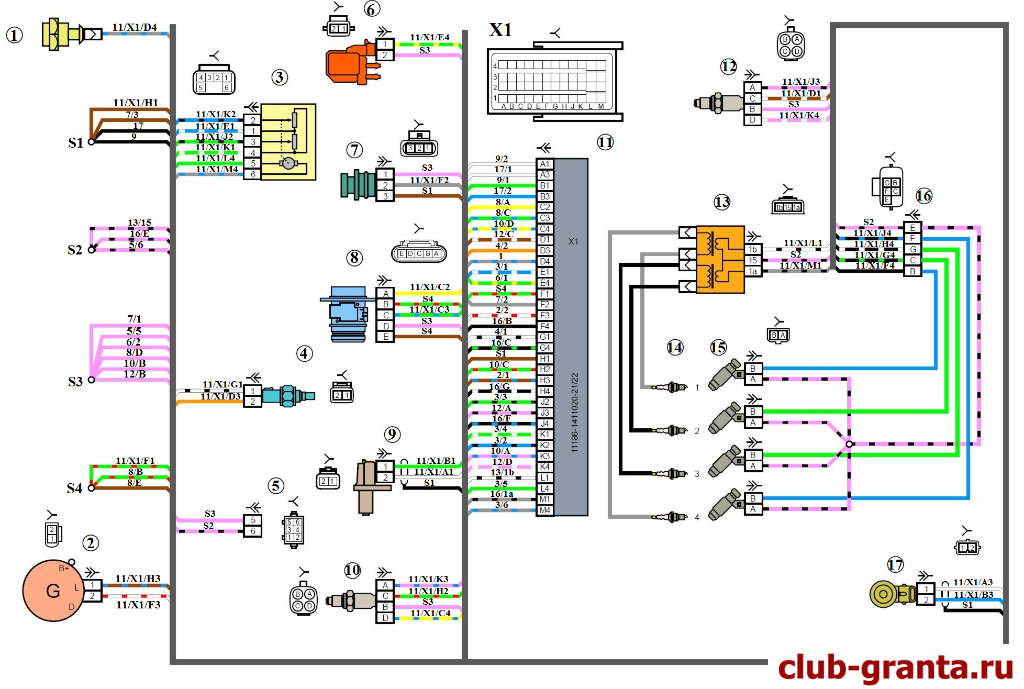

Описание ЭЛЕКТРОСХЕМЫ
1 - датчик давления масла.
2 - генератор.
3 - электронный дроссель.
4 - датчик температуры охлаждающей жидкости.
5 - колодка жгута проводов системы зажигания к колодке жгута панели приборов.
6 - электромагнитный клапан адсорбера.
7 - датчик скорости.
8 - датчик массового расхода воздуха.
9 - датчик положения коленчатого вала.
10 - датчик концентрации кислорода.
11 - контроллер.
12 - датчик концентрации кислорода диагностический.
13 - катушка зажигания.
14 - свечи зажигания.
15 - форсунки.
16 - колодки жгута проводов системы зажигания и жгута форсунок.
17 - датчик детонации.
1 - датчик давления масла.
2 - генератор.
3 - электронный дроссель.
4 - датчик температуры охлаждающей жидкости.
5 - колодка жгута проводов системы зажигания к колодке жгута панели приборов.
6 - электромагнитный клапан адсорбера.
7 - датчик скорости.
8 - датчик массового расхода воздуха.
9 - датчик положения коленчатого вала.
10 - датчик концентрации кислорода.
11 - контроллер.
12 - датчик концентрации кислорода диагностический.
13 - катушка зажигания.
14 - свечи зажигания.
15 - форсунки.
16 - колодки жгута проводов системы зажигания и жгута форсунок.
17 - датчик детонации.

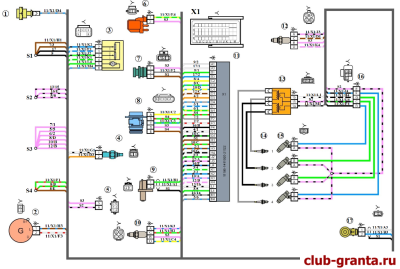

- Электросхема ЭСУД автомобилей Lada Granta c 8 кл. двигателем, контроллер M74CAN
- Скачать:
shema_esud_vazGranta_8_M74can.zip - Электросхема ЭСУД автомобилей Lada Granta c 8 кл. двигателем, контроллер M74CAN (полная версия)
- (1.2 МБ) 2 скачивания
