Электросхема соединений АМТ автомобилей Lada Granta

[Niknovel]

Описание ЭЛЕКТРОСХЕМЫ

1 - АКБ;
3 - генератор;
4 - блок предохранителей основной;
108 - предохранитель 7,5 А (F5);
109 - предохранитель 7,5 А (F32);
110 - выключатель зажигания;
111 - предохранитель 7,5 А (F7);
112 - главное реле ЭСУД (К11);
149 - контроллер ЭСУД;
153 - выключатель сигнала торможения;
179 - колодка диагностики;
180 - комбинация приборов;
197 - предо-хранитель 50 А (F43);
198 - ДЧВПВ;
199 - АВС;
200 - КУРКП;
201 - СПП;
202 - АВП;
203 - АПП

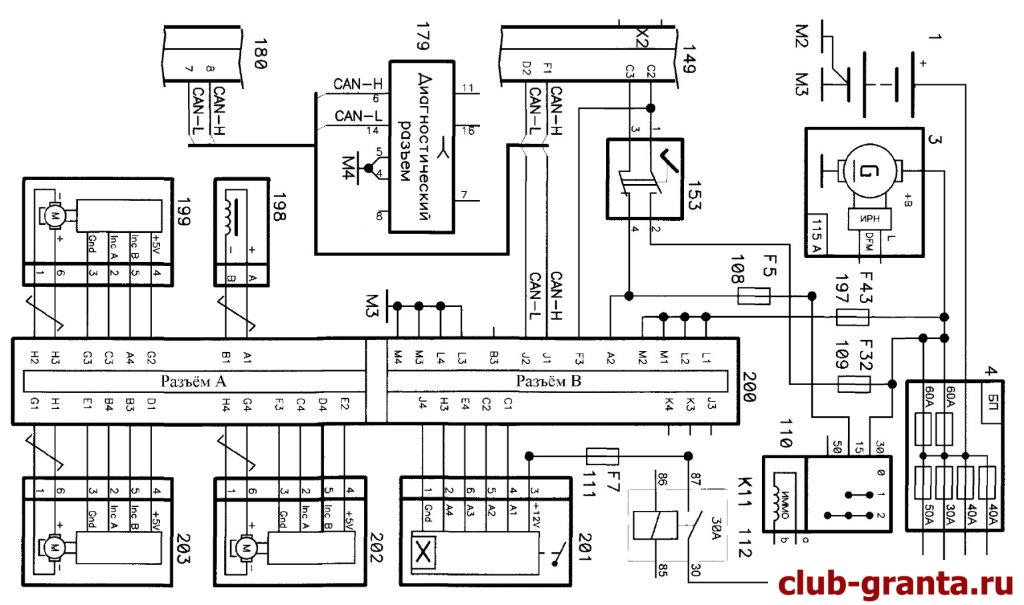

Электросхема соединений АМТ автомобилей Lada Granta (скриншот)
