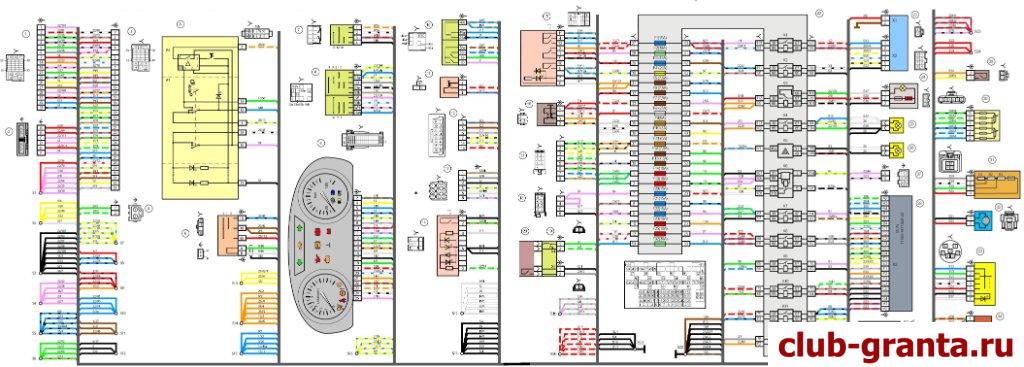

- Схема панели приборов Лада Гранта
- Скачать:
shema2.zip - Схема панели приборов Лада Гранта (полный размер)
- (901.83 КБ) 3 скачивания
1-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5-модуль управления светотехникой;
6-замок зажигания;
7-переключатель режимов бортового компьютера;
8-переключатель стеклоочистителей;
9-комбинация приборов;
10-переключатель световой сигнализации;
11-выключатель привода замка багажника;
12-колодка диагностики;
13-колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14-выключатель обогрева заднего стекла;
15-выключатель аварийной сигнализации;
16-выключатель сигнала торможения;
17-колодка жгута проводов панели приборов к радиоаппарату;
18-колодка жгута проводов панели приборов к радиоаппарату;
19-устройство вращающееся;
20-модуль надувной подушки безопасности водителя;
22-монтажный блок;
23-электроусилитель рулевого управления;
24-прикуриватель;
25-лампа подсветки табло управления отопителем;
26-осветитель;
27-колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28-контроллер;
29-выключатель сигнала положения педали сцепления;
30-педаль акселератора электронная;
31-резистор добавочный;
32-электродвигатель отопителя;
33-переключатель электродвигателя отопителя;
34-блок управления системой блокировки дверей.
Реле:
К1-реле электровентилятора системы охлаждения двигателя;
К2-реле включения блокировки дверей;
К3-дополнительное реле стартера;
К4-дополнительное реле;
К5-реле-прерыватель указателей поворота и аварийной сигнализации;
К6-реле стеклоочистителя;
К7-реле включения дальнего света фар;
К8-реле звукового сигнала;
К9-реле включения ближнего света фар;
К10-реле включения обогрева заднего стекла;
К11-главное реле;
К12-реле топливного насоса.
