Электросхемы жгутов дверей автомобилей ВАЗ-2190, 2191 Lada Granta

[Niknovel]

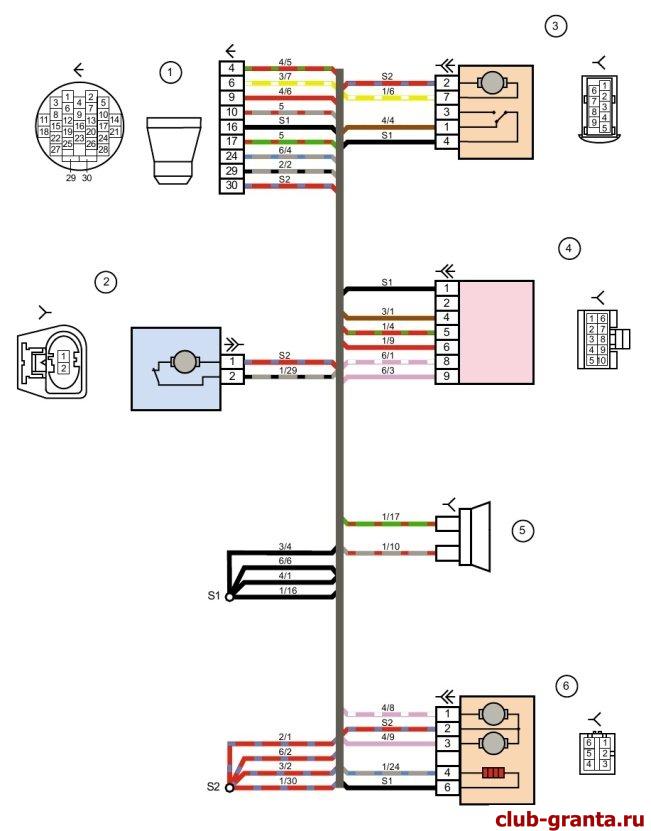

Электрическая схема жгута проводов передней правой двери Lada Granta

Скачать: electro_sh_ggut_dver_pp.zip

Электрическая схема жгута проводов передней правой двери Lada Granta

(84.71 КБ) 3 скачивания

Описание ЭЛЕКТРОСХЕМЫ

1 - колодка жгута проводов передней правой двери к колодке жгута проводов заднего;
2 - электродвигатель стеклоподъемника;
3 - замок правый передний;
4 - переключатель стеклоподъемника;
5 - громкоговоритель передний правый;
6 - зеркало правое.

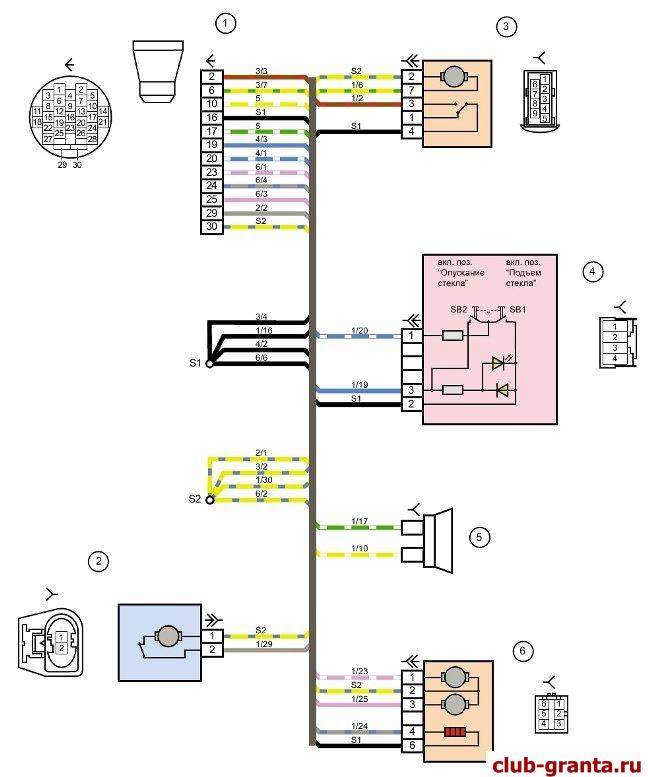

Электрическая схема жгута проводов передней левой двери Lada Granta

Скачать: electro_sh_ggut_dver_pl.zip

Электрическая схема жгута проводов передней левой двери Lada Granta

(82.51 КБ) 3 скачивания

Описание ЭЛЕКТРОСХЕМЫ

1 - колодка жгута проводов передней левой двери к колодке жгута проводов заднего;
2 - электродвигатель стеклоподъемника;
3 - замок левый передний;
4 - модуль двери водителя;
5 - громкоговоритель передний левый;
6 - зеркало левое.

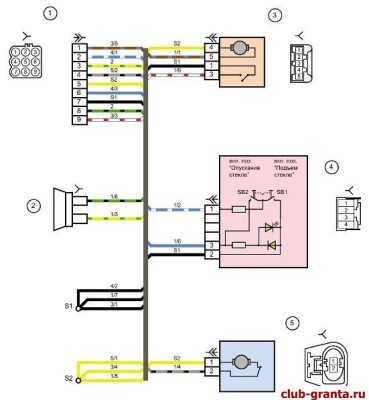

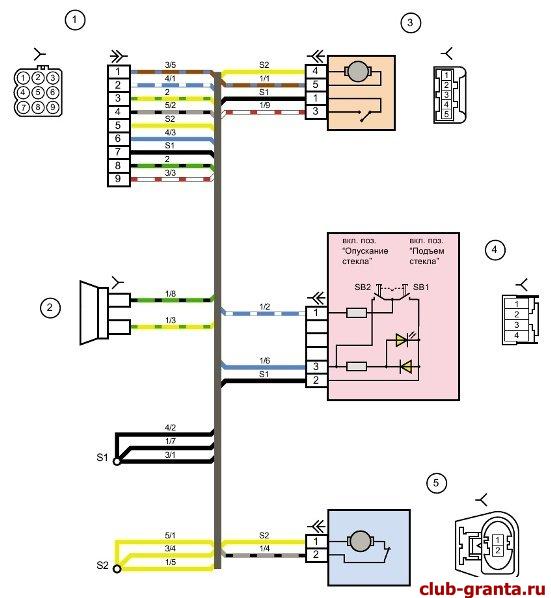

Электрическая схема жгута проводов задних дверей Lada Granta

Скачать: electro_sh_ggut_dver_zad.zip

Электрическая схема жгута проводов задних дверей Lada Granta

(61.34 КБ) 4 скачивания

Описание ЭЛЕКТРОСХЕМЫ

1 – колодка жгута проводов задней двери к колодке жгута проводов заднего;
2 – громкоговоритель задний;
3 – замок задний;
4 – переключатель стеклоподъемника;
5 – электродвигатель стеклоподъемника.
